Informations sur le projet
Dans le cadre de l’amélioration de la sureté de la centrale de l’ILL, et afin de pallier au risque incendie dans l’ensemble du bâtiment réacteur, il a été mis en place un système de contrôle actif de type sprinklers (réseau incendie). De plus il a été créé un nouveau bâtiment (local technique) destiné aux groupes pompes et filtrations. Des bâches incendie ont été implantées.
Dans cette étude de sécurisation, EPRI 2+2 est intervenu sur :
- Tout le système d’alimentation, de filtration et de distribution,
- Le dispositif de maintenance pour la manutention des pompes,
- Le raccordement entre le local technique et l’entrée du bâtiment réacteur (dans un caniveau),
- Le circuit principal avec sa colonne incendie jusqu’à sa traversée dans le bâtiment réacteur,

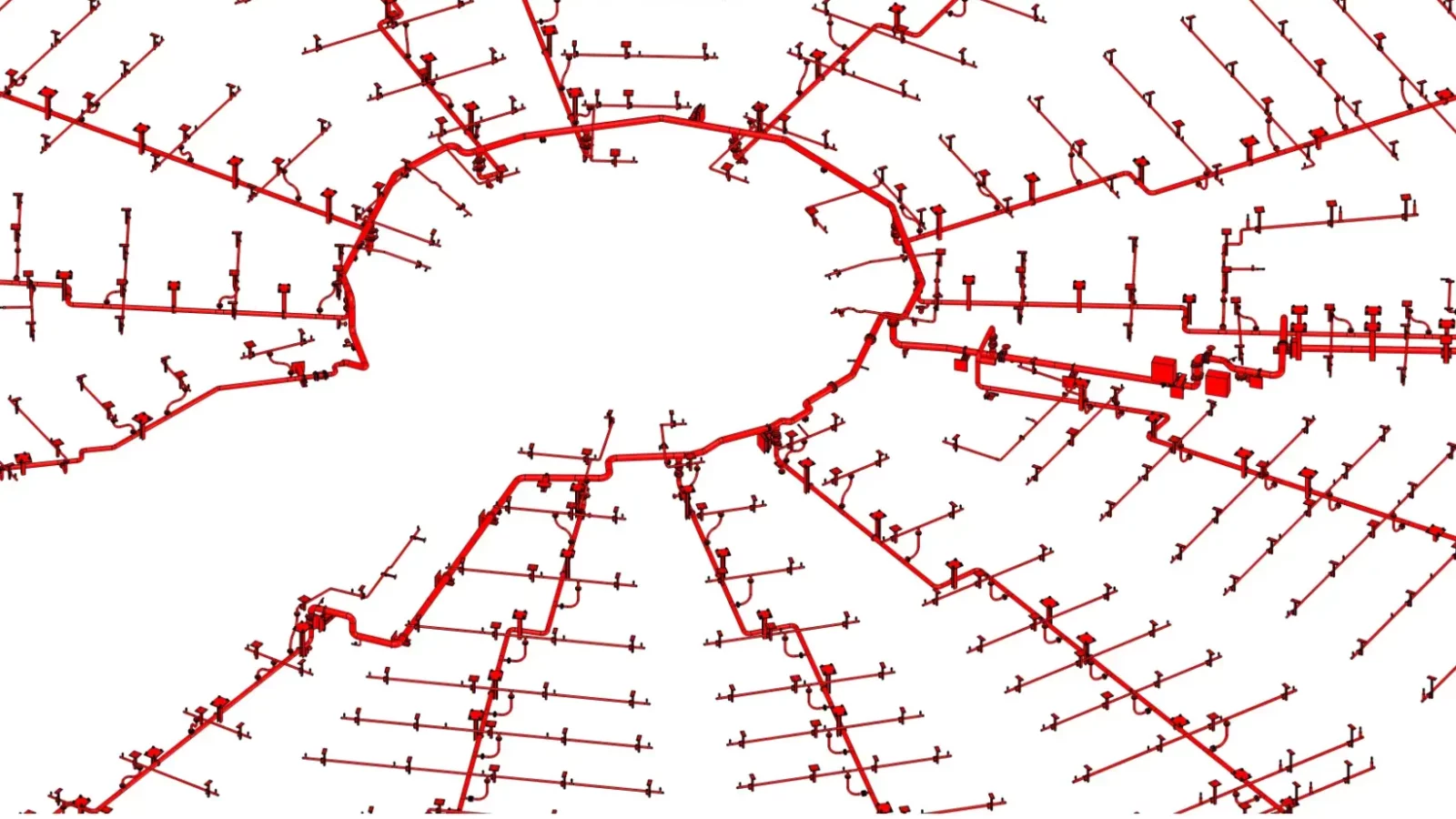

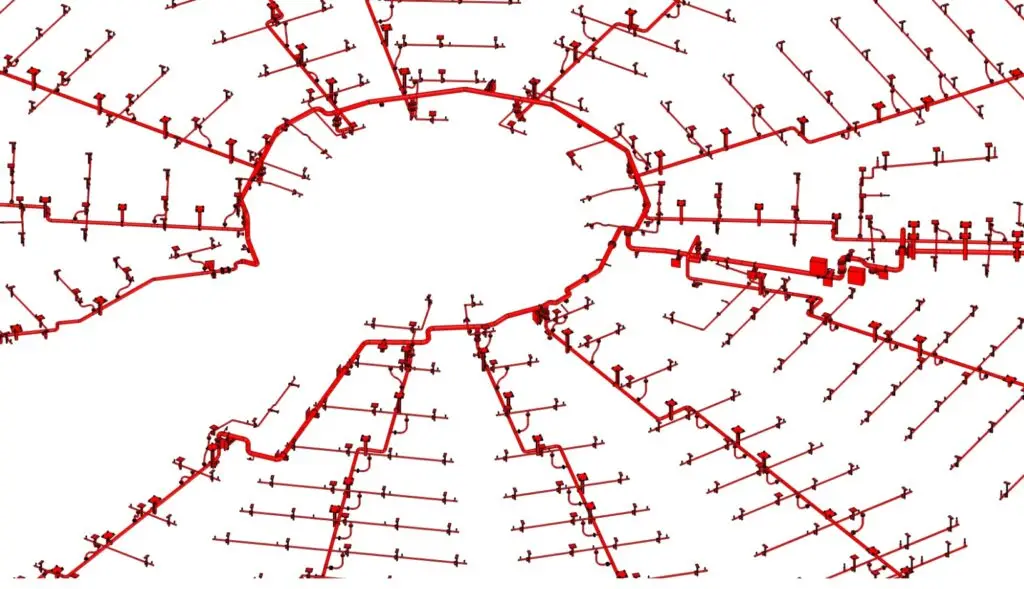

- La répartition des sprinklers sur les différents secteurs dans le niveau C du bâtiment réacteur
Client
ILL
Notre rôle
Conception et dimensionnement de réseau incendie
Date
2021-2025
Domaine
Nucléaire
Volume d'heures
6000 H
Etendue des travaux
Champs d’intervention d’EPRI 2+2 dans ce grand projet :

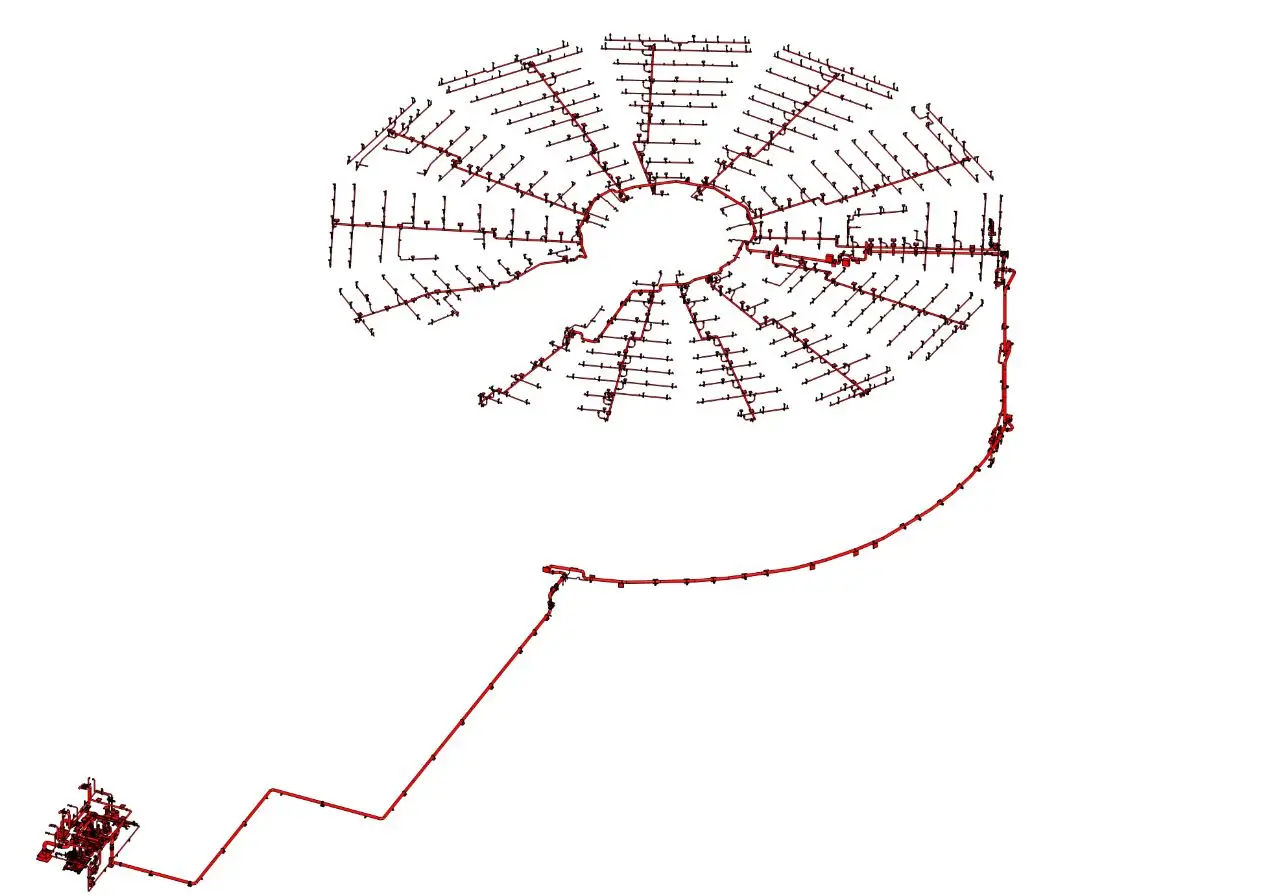

- Conception et dimensionnement de l’ensemble du réseau de tuyauterie et de ses supports dans l’enceinte, le caniveau et le local technique comprenant notamment :

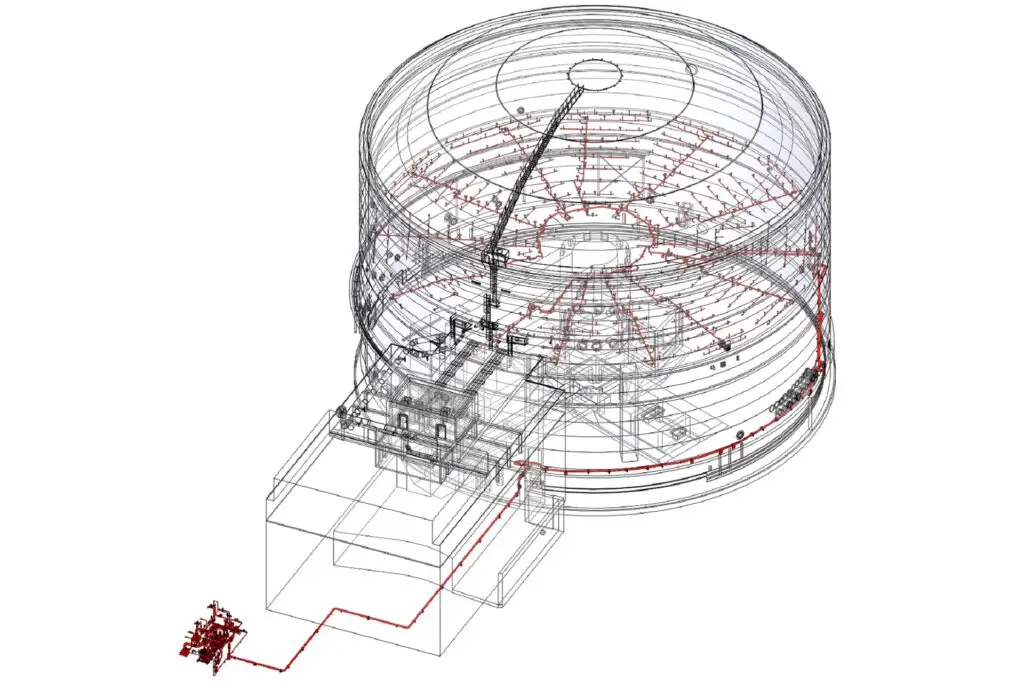

- L’intégralité des tracés 3D sous Solidworks (avec la mise en place des équipements de lignes : clapet, vannes, flexibles etc…), les mises en plan (plans d’ensemble, cahiers d’isométries, cahiers de supportages)
- L’analyse sismique de la tuyauterie et de ses supports avec la mise en place de flexibles et compensateurs
- Le dimensionnement mécanique de l’ensemble des supports de tuyauteries et de leurs ancrages
- La conception des skids pompes et filtration dans le local technique
- Le dimensionnement des châssis pompes et des dispositifs de manutention pour la maintenance des pompes
Rappel des exigences projet :
Toute nouveauté dans le domaine du nucléaire doit répondre aux exigences de sûreté établies par l’ASN. Le dimensionnement au séisme avait pour objectif de justifier « La non agressivité » du réseau sur les EIP (Elément Important pour la Protection) dans le bâtiment réacteur. De plus les branches des réseaux des sprinklers ont été standardisées en minimisant au maximum les particularismes.
